Вентилятор AXW 800-6Т

Тип Осевой/настенный
Диаметр, мм 784
Сила тока, А 40
Гарантия 1 год
Все характеристики товара
57 900 руб.

Описание

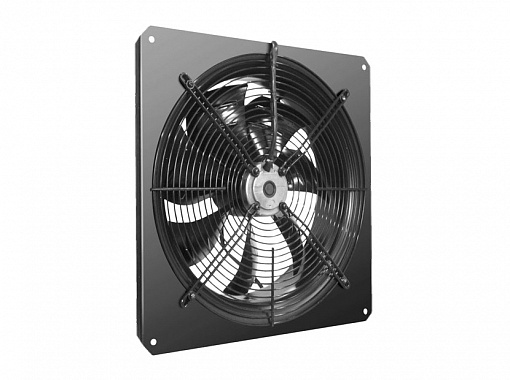

Все вентиляторы серии AXW оснащены квадратной монтажной пластиной.
Детали вентиляторов стандартно окрашены в черный цвет.
Двигатель с внешним ротором и встроенными термоконтактами.
Рабочее колесо металлическое, установлено методом напрессовки непосредственно на ротор электродвигателя.
Электродвигатель с рабочим колесом статически и динамически сбалансированы. Шариковые подшипники двигателя не требуют техобслуживания.
Двигатель и клеммная коробка имеют степень защиты IP44/IP54.
Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TR или однофазных плавных регуляторов скорости SRE.
К одному регулятору можно подключить несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток регулятора.

Монтаж

Вентиляторы поставляются готовыми к под
Монтаж должен выполняться компетентным персоналом.
Вентиляторы устанавливаются внутри помещения.
Вентиляторы монтируются в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора).
Необходимо предусматривать доступ для обслуживания вентилятора.

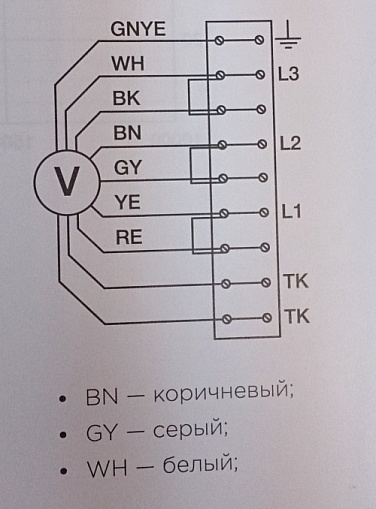

Подключение электропитания
Подключение должно производиться квалифицированным персоналом соответствующими инструментами
согласно схемам соединений.
На корпусе вентилятора находится клеммная коробка для подключения к электрической сети.
Кабель электропитания должен соответствовать мощности вентилятора.
Автоматический выключатель также должен соответствовать мощности и номинальному потребляемому току вентилятора.

Необходимо:

» проверить соответствие электрической сети данным, указанным на вентиляторе;
» проверить электрические провода и соединения на соответствие требованиям
электробезопасности;
» проверить направление движения воздуха.

Важно:

» вентилятор необходимо заземлить

Пусконаладочные работы

Перед пуском в эксплуатацию необходимо замерить параметры электрооборудования в соответствии с действующими нормами и занести в таблицу «Сведения о монтажных и пусконаладочных работах» в конце руководства (либо зафиксировать в акте) следующие параметры.
1) Напряжение сети электропитания. Оно должно соответствовать указанному на устройстве. Напряжение фаз в 3-фазных сетях должно варьироваться по фазам в пределах 10%.
2) Сопротивление изоляции обмоток. Оно не должно быть менее 2 МОм.
3) Сопротивление обмоток. Оно должно варьироваться по обмоткам в пределах 10%.
4) Сила тока.
А также необходимо проверить направление вращения вентиляторов.

Эксплуатация
Для обеспечения надлежащей работы и длительного срока службы устройства строго соблюдайте все указания, приведенные в эксплуатационной документации.
Используйте только исправные устройства. Убедитесь, что изделие не имеет видимых дефектов

Тип Осевой/настенный
Диаметр, мм 784
Сила тока, А 40
Гарантия 1 год
Материал Металл
Цвет Черный
Производительность, м3/час 23500
Мощность, кВт 2
Давление, Па 260
Напряжение, В/Гц/Ф 380/50/3
Уровень шума, dB 80
Срок поставки Уточнять у менеджера
Количество об./мин 760
Вес, кг 41
Наличие на складе Под заказ
Производитель Shuft
Диапазон температур - 20 ...+60
Степень защиты IP 54
